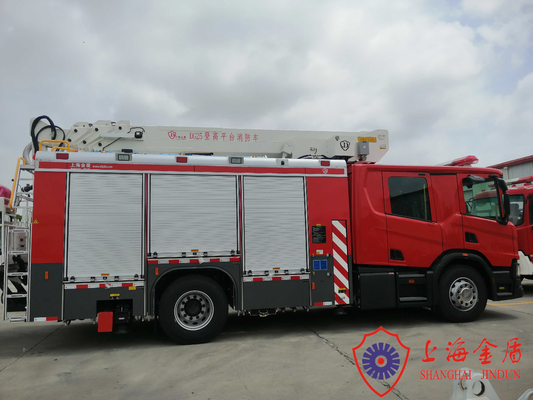

Пожарная машина с подъемной лестницей DG25 использует пожарную машину SCANIA, привод 4x2.Двухрядная кабина с 6 местами экипажа.Он оснащен стрелой из высокопрочной стали HG70, импортным насосом для пожаротушения и пожарным монитором.Скорость потока стрелы составляет 60 л / с, дальность действия боевого распыления более 60 метров.Автомобиль в основном использовался для тушения пожаров и пожарно-спасательных работ в высотных зданиях и на заводах.
Основные параметры и конфигурация
1, транспортное средство
1.1 размеры: 9700x2480x3650 мм
1.2 допустимая общая масса при полной загрузке: 18000 кг
1.3 полная масса: 16800 кг
1.4 количество пассажиров (включая водителя): 6 человек
1.5 максимальная мощность: 213/290 кВт/л.с.
2, шасси
2.1 производитель: Скания
2.2 форма привода: 4X2
2.3 кабина: двухрядная кабина
2.4 колесная база: 4425 мм
Масса шасси 2.5: 5818 кг
2.6 максимально допустимая нагрузка: 12185 кг
3. Двигатель
Двигатель | 6-цилиндровый рядный дизельный двигатель с турбонаддувом и системой впрыска Common Rail с электронным управлением | |
Модель | MAN D0836LFLAL | |
Максимум.сила | 213кВт/ 2300р/мин | |
Максимум.крутящий момент | 1150 Нм/1200~1750об/мин | |
Коробка передач | ЗФ/9С-1310 ОД | |
ВОМ Второй ВОМ |
ЗФ 109/10б ЗФ НЛ/4С |
4. Бум
Бум | Рама стрелы состоит из основной стрелы + четырехсекционной телескопической стрелы + небольшой стрелы, сваренной из высокопрочной стали HG70. | |
Рабочий угол комбинированной стрелы | -10°~80° | |
Рабочий угол телескопической стрелы | 0°~30° | |
Малый рабочий угол стрелы | 0°~90° | |
Угол поворота стрелы | 360° непрерывный |
5. Насос
Насос | Номинальный расход | 60 л/с при 1,03 МПа |
Время работы стрелы | ≤120 с | |
Время работы аутригера | ≤30 с | |
Давление в гидравлической системе | 21МПа | |
Максимум.скорость воздуха | 12,5 м/с | |
Размах аутригеров | 4200/4900~5130мм |
6.Пожарный монитор
Модель | Лафетный ствол дистанционного управления Циклон 35 |
Производитель | США TFT |
Поток | 3000 л/мин |
Давление | ≤0,7 МПа |
Диапазон | вода≥60м |
Угол качки | -45°~+90° |
Угол уровня | ±185° |
7. Оборудование и запасные части
нет | название и модель | Ед. изм | кол-во | замечания |
1 | уплотнительное кольцо 14×2,65G | шт | 6 | ГБ/Т3452.1-1992 |
2 | кольцо 11,2×2,65Г | шт | 4 | ГБ/T3452.1 |
3 | кольцо 22,4×2,65Г | шт | 4 | ГБ/T3452.1 |
4 | кольцо 71×3,55Г | шт | 1 | ГБ/T3452.1 |
5 | кольцо 118×5.3G | шт | 1 | ГБ/T3452.1 |
6 | кольцо 150×3,55Г | шт | 1 | ГБ/T3452.1 |
7 | кольцо 140×5.3G | шт | 3 | ГБ/T3452.1 |
8 | кольцо 128×5.3G | шт | 1 | ГБ/T3452.1 |
9 | контрольный переключатель SZL-WL-A | шт | 1 | |
10 | переключатель хода SZL-WL-B | шт | 1 | |
11 | переключатель хода SZL-WL-E | шт | 1 | |
12 | трубка предохранителя 5×20 | шт | 10 | 10А |
13 | трубка предохранителя 5×20 | шт | 20 | 20А |
